1. Cad é Táthú RF?

Is próiseas déantúsaíochta é táthú RF - ar a dtugtar freisin táthú Ard-Minicíochta (HF) nó táthú tréleictreach - a nascann ábhair theirmeaplaisteacha ag baint úsáide as fuinneamh leictreamaighnéadach seachas teas seachtrach, greamacháin nó ceanglóir meicniúil. Tá an dá théarma idirmhalartaithe i gcleachtas tionsclaíoch; tá an fhisic bhunúsach comhionann.

Is é tréith idirdhealaitheach táthú RF an áit a dtagann an teas. I ngnáthshéalaithe teasa, cuirtear fuinneamh teirmeach i bhfeidhm ar dhromchla an ábhair agus seoltar isteach é. I dtáthú RF, téann an réimse leictreamaighnéadach isteach san ábhar agus gineann sé teas ón taobh istigh, ag an leibhéal móilíneach. Táirgeann an téamh inmheánach seo banna atá, i bhformhór na gcásanna, níos láidre ná an bhunfhabraic ar gach taobh den cheangal.

Tá an teicneolaíocht in úsáid thionsclaíoch ó na 1940idí, ar dtús d'iarratais leighis agus pacáistithe PVC-bhunaithe. Luathaíodh a ghlacadh i ndéantúsaíocht trealamh préimhe lasmuigh de réir mar a tháinig TPU in ionad PVC trasna catagóirí táirgí ina raibh solúbthacht, comhlíonadh comhshaoil, agus ábhar feidhmíochta fadtéarmach. Sa lá atá inniu ann, is é táthú RF an modh tógála caighdeánach d'aon táirge uiscedhíonach a chaithfidh a sheasamh faoi bhrú hidreastatach marthanach - ní hamháin friotaíocht splancscáileáin dromchla.

I measc na n-iarratas táirge tipiciúil tá:

• Málaí tirime báite agus málaí droma uiscedhíonach
• Fuaraitheoirí boga sceithedhíonach agus iompróirí inslithe
• Struchtúir inséidte lasmuigh
• Pacáistiú iompair leighis uiscedhíonach
• Cásanna trealaimh mhíleata agus oirbheartaíochta

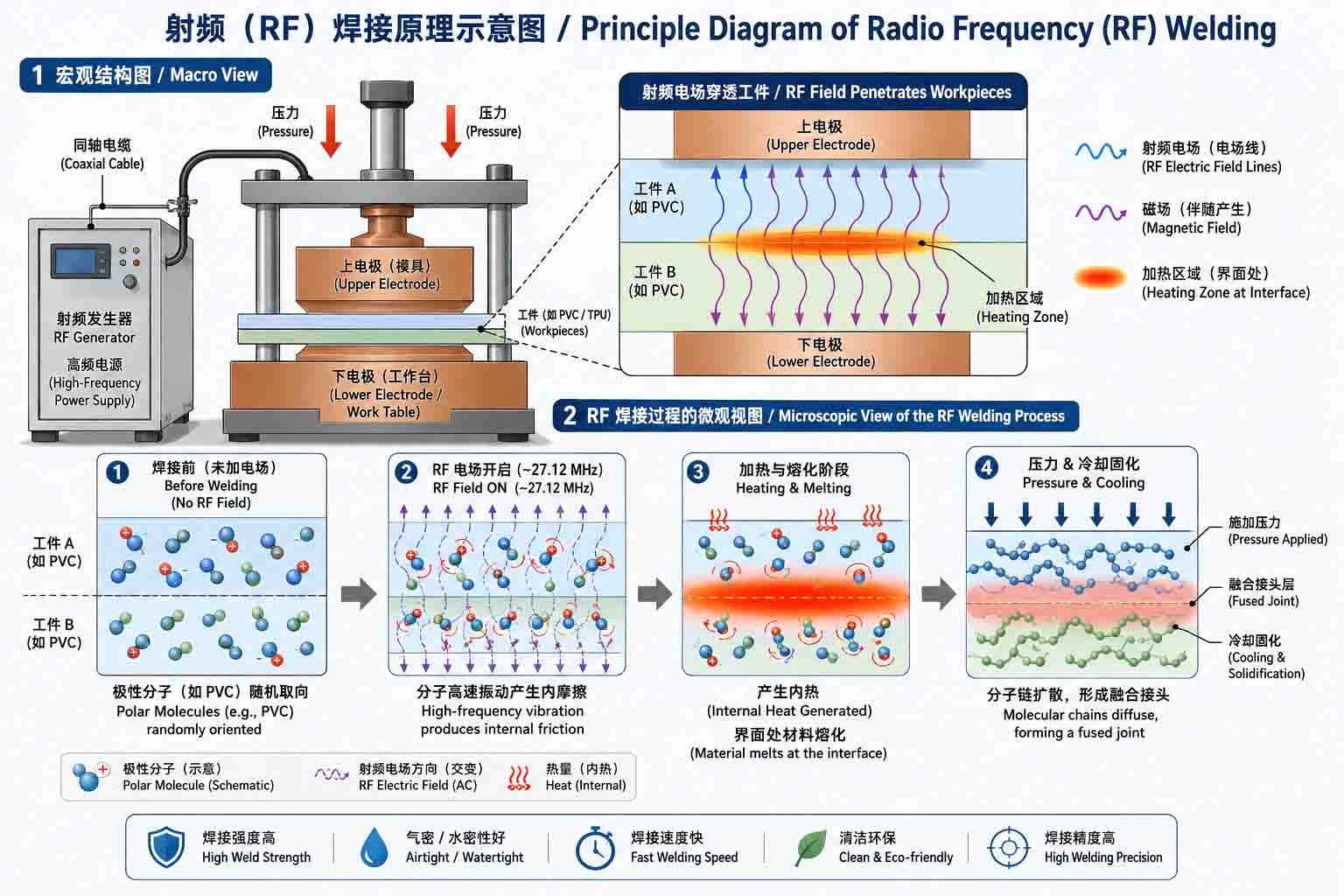

2. Conas a Oibríonn Táthú RF

Feidhmíonn trealamh táthú RF trí shruth ailtéarnach ardmhinicíochta a rith - go hiondúil idir 27 MHz agus 40 MHz, agus is é 27.12 MHz an minicíocht thionsclaíoch is coitianta - idir dhá leictreoid mhiotail (ar a dtugtar díslí nó pláitíní). Cuirtear an t-ábhar atá le táthú idir na díslí seo.

Nuair a nochtar ábhair theirmeaplaisteacha le struchtúir mhóilíneacha polar do réimse leictreamaighnéadach atá ag athrú go tapa, déanann a móilíní iarracht athailíniú a dhéanamh le gach ascalaithe den réimse. Ag 27.12 MHz, ciallaíonn sé seo thart ar 27 milliún iarracht athailínithe in aghaidh an tsoicind. Táirgeann an frithchuimilt a ghineann an ghluaiseacht mhóilíneach seo teas - ní ar an dromchla, ach go haonfhoirmeach ar fud thiús an ábhair ag an gcrios táthú.

Ag an am céanna, cuireann an preas brú aeroibrithe rialaithe i bhfeidhm ar na bás, ag comhbhrú na sraitheanna ábhar le chéile. De réir mar a shroicheann an teocht inmheánach pointe comhleá an ábhair, déanann na sraitheanna ag an gcomhéadan leá agus a mheascadh ag an leibhéal móilíneach. Nuair a bhaintear fuinneamh RF agus nuair a fhuaraíonn an t-ábhar faoi bhrú marthanach, tá an dá shraith ina ábhar leanúnach amháin - ní greamaithe, ní fuaite, ach comhleádh.

Tá roinnt buntáistí praiticiúla ag an nginiúint teasa inmheánach seo thar mhodhanna teasa a chuirtear i bhfeidhm ar an dromchla:

• Foirmíonn an banna go haonfhoirmeach ar fud an chrios táthúcháin ar fad seachas dul ar aghaidh ón dromchla isteach
• Is lú an seans go scorfaidh dromchlaí seachtracha nó go ndífhoirmfidh siad, mar ní gá do na leictreoidí iad féin teocht an chomhleá a bhaint amach
• Is féidir le céimseataí dísle coimpléascacha patrúin táthaithe bheachta in-athdhéanta a tháirgeadh lena n-áirítear cuair, coirnéil, agus ceangail ilchiseal
• Bíonn amanna rothaíochta gearr - go hiondúil 3 go 15 soicind in aghaidh an táthú ag brath ar thiús an ábhair agus an limistéar bás

3. Cén fáth a bhfuil TPU Oiriúnach go háirithe do RF Táthú

Ní fhreagraíonn gach teirmeaplaisteach go cothrom le táthú RF. Braitheann an próiseas ar struchtúr móilíneach polach a bheith ag an ábhar - ceann ina bhfuil lucht leictreach dáilte go míchothrom trasna an mhóilín. Freagraíonn móilíní polacha do réimsí leictreamaighnéadacha malartacha trí iarracht a dhéanamh iad féin a threorú; is é an treoshuíomh iarracht a ghineann teas.

Tá struchtúr polúireatán nádúrtha ag TPU (Polúireatán Teirmeaplaisteach) mar gheall ar na naisc úireatán ina chnámh droma móilíneach. Fágann sin go bhfuil sé thar a bheith sofhreagrach d’fhuinneamh RF agus réasúnta éasca é a tháthú go comhsheasmhach thar raon tiús agus cumraíochtaí laminate.

Chomh maith le comhoiriúnacht RF, tugann TPU roinnt airíonna ábhartha a fhágann gurb é an tsubstráit is fearr le haghaidh fearas lasmuigh uiscedhíonach préimhe:

I measc na n-ábhar RF-weldable eile tá fabraicí PVC-brataithe, EVA, agus scannáin PU áirithe. Is é PVC an rogha oidhreachta - táthaíonn sé go héasca agus go saor, ach iompraíonn sé riosca rialála a bhaineann le plaistigh agus éiríonn sé brittle ag teochtaí ísle. I gcás táirgí atá beartaithe go mairfidh siad, nó do bhrandaí a bhfuil ceanglais chomhlíonta comhshaoil ​​acu, is é TPU an rogha phraiticiúil.

4. Táthú RF vs Fuála Traidisiúnta: Cad a Ciallaíonn an Difríocht I ndáiríre in Úsáid

Tá an chomparáid idir seams táthaithe RF agus seams fuaite simplí ó thaobh na hinnealtóireachta de, ach is fiú a bheith beacht faoin áit agus conas a theipeann ar thógáil fuaite - toisc go mbíonn an modh teip go minic mall agus neamhshoiléir go dtí nach bhfuil sé.

Tá aird ar leith tuillte ag an modh teip téip seam. Feidhmíonn an téip go leordhóthanach nuair a bhíonn sé nua agus faoi choinníollacha measartha. Is í an fhadhb atá ann nach bhfuil málaí uiscedhíonacha agus fuaraitheoirí ag maireachtáil faoi choinníollacha measartha - éiríonn siad líonta lán d'fhearas trom, fliuch, flexed arís agus arís eile le linn iompair, fágtar i bhfeithiclí te, agus uaireanta suíonn siad ar. Faoi na hualaí fíor-dhomhain seo, tosaíonn línte bannaí téip ag ardú ag imill agus coirnéil. Tá an delamination dofheicthe ón taobh amuigh go dtí go bhfuil uisce ag dul isteach cheana féin.

Cuireann táthú RF deireadh leis an gcosán díghrádaithe seo go hiomlán. Níl aon imill téip le ardú, gan aon poill snáthaidí a bheith ag obair oscailte faoi bhrú, agus aon snáithe abrade ag pointí strus seam. Coinníonn nó ní bhíonn sa chrios táthúcháin - agus má dhéantar táthú i gceart ar ábhar comhoiriúnach, coinníonn sé go maith thar an bpointe ina dteipfeadh ar an bhfabraic máguaird ar dtús.

5. Próiseas Déantúsaíochta Táthú RF, Céim ar Chéim

Céim 1 - Ullmhú Ábhar

Déantar painéil lannaithe TPU a ghearradh go toisí beachta ag baint úsáide as córais gearrtha CNC nó dísghearrtha saincheaptha. Bíonn tionchar díreach ag cruinneas painéil ag an gcéim seo ar ailíniú táthú le sruth; Cruthóidh fiú cúpla milliméadar de shreabhadh tríthoiseach crios táthú mí-ailínithe. Ní mór do dhromchlaí ábhar a bheith saor ó éilliú - féadfaidh olaí ó láimhseáil, deannach ó ghearradh, nó taise ó stóráil cur isteach ar aistriú fuinnimh RF agus comhleá neamhiomlán a tháirgeadh.

Céim 2 - Roghnú Die agus Socrú Meaisín

Is é an bás táthú an leictreoid mhúnlaithe a chinneann céimseata táthú. Tá próifílí dísle difriúla ag teastáil ó chumraíochtaí táirgí éagsúla - dísle seam cothrom le haghaidh nascanna painéil, dísle múnlaithe le haghaidh dúnadh cuartha nó paistí treisithe, dísle ilchuas le haghaidh táthaithe ard-toirte athchleachtach. Déantar roghnú dísle a mheaitseáil leis an gcéimseata táthú sonrach a theastaíonn ón táirge. Déantar paraiméadair an mheaisín - minicíocht, aschur cumhachta, brú an phreasa, agus am timthriall - a chalabrú go dtí an foirmiú TPU sonrach agus tiús an ábhair atá á tháthú. Déantar na paraiméadair seo a dhoiciméadú i SOP an táirge agus déantar iad a athdhéanamh go comhsheasmhach thar ritheanna táirgeachta.

Céim 3 - Suíomh Ábhar

Tá painéil ailínithe laistigh den dísle de réir leagan amach an táthú. Tá suíomh comhsheasmhach ríthábhachtach le haghaidh aonfhoirmeacht leithead an táthaithe; úsáideann an chuid is mó de na socruithe táthú RF gairmiúla treoracha daingneáin nó marcanna clárúcháin chun éagsúlacht suímh oibreora a dhíchur.

Céim 4 - Gníomhachtú Fuinnimh RF agus Brúnascadh

Dúnann an preas, ag cur brú aeroibrithe ar an stack ábhar. Cuirtear fuinneamh RF i ngníomh ar feadh ré an timthrialla calabraithe. Tugann téamh móilíneach inmheánach an t-ábhar ag an gcomhéadan táthú go dtí an teocht chomhleá agus fanann na dromchlaí seachtracha faoi bhun a bpointe dífhoirmithe. Coinnítear brú ar feadh na céime seo.

Céim 5 - Fuarú Faoi Bhrú

Déantar fuinneamh RF a mhúchadh, ach coinnítear brú an phreasa tríd an gcéim fuaraithe. Is céim í seo a ghearrtar go minic i dtimpeallachtaí déantúsaíochta ar chaighdeán níos ísle, agus tá sé tábhachtach: má scaoiltear brú sula mbeidh an crios táthú soladach, is féidir leis an ábhar comhleáite dífhoirmiú, rud a tháirgeann banna níos laige le neamhréireachtaí tríthoiseach. Socraítear an t-am fuaraithe cuí le linn na céime forbartha paraiméadar agus déileálfar leis mar chuid neamh-shainaitheanta den timthriall.

Céim 6 - Baile Átha Troim agus Cigireacht

Bearrtar ábhar flash ag imlíne an táthaithe. Déantar iniúchadh amhairc ar gach táthú le haghaidh marcanna dóite, criosanna comhleá neamhiomlána, nó diall tríthoiseach sula n-aistríonn an chuid go dtí an chéad chéim tionóil eile.

6. Innealtóireacht Seam: Na hAthróga a Chinneann An bhfuil Weld i seilbh

Ní próiseas é táthú RF nuair a tháirgeann socruithe meaisín comhsheasmhach torthaí comhsheasmhach beag beann ar fhachtóirí eile. Cinntear feidhmíocht seam trí idirghníomhú roinnt athróg, agus ní mór gach ceann acu a thuiscint agus a rialú.

Leithead Weld

Dáileann criosanna táthaithe níos leithne strus thar limistéar níos mó agus go ginearálta táirgeann siad friotaíocht pléasctha seam níos airde. Maidir le táirgí a fheicfidh brú hidreastatach marthanach nó ualach dinimiciúil - málaí tirime intumtha, seams bonn níos fuaire, nascann lamhnán boilscithe - is mír sonraíochta é an leithead táthaithe íosta, ní iar-smaoineamh táirgeachta. Is pointí tionscanta teipthe coitianta iad welds caola ag coirnéil agus trasdulta ga agus ba cheart aird shoiléir a thabhairt orthu le linn dearadh dísle.

Comhsheasmhacht Cumhachta RF

Táirgeann aschur cumhachta éagobhsaí le linn an timthriall táthú téamh inmheánach neamh-éide. Is iad na táscairí amhairc ná marcanna dóite ag criosanna ardchumhachta agus limistéir bhána nach bhfuil comhleádh orthu in áiteanna eile. Níl sé inghlactha ach an oiread i dtáirgí brú-rátaithe. Coinníonn trealamh táthú RF gairmiúil seachadadh cumhachta comhsheasmhach ar feadh an timthrialla; tá fíorú calabrú tréimhsiúil mar chuid de chothabháil trealaimh freagrach.

Tiús Ábhar agus Foirmliú Meaitseáil

Tá paraiméadair táthú RF sonrach le tiús ábhar agus foirmiú TPU. Ní chruthóidh tacar paraiméadar optamaithe le haghaidh scannán TPU 0.8mm go leor comhleá má chuirtear i bhfeidhm é ar fhabraic lannaithe 1.5mm, agus féadfaidh sé ábhair níos tanaí a dhó má úsáidtear é ar ais. Nuair a athraíonn sonraíochtaí ábhair idir ritheann an táirge – meáchain fabraice éagsúla, ní mór meáchain éagsúla brataithe TPU – paraiméadair a athbhailíochtú, gan glacadh leis go n-aistrítear iad.

Cúiseanna Teip Choitianta

• Fuinneamh RF neamhleor nó am timthriall:Táirgeann banna a bhreathnaíonn iomlán ar an dromchla ach a theipeann ar bhrú íseal mar níor shroich an comhéadan teocht iomlán an chomhleá riamh
• Éilliú dromchla:Cruthaíonn olaí, taise, nó ábhar cáithníneach ag an gcomhéadan táthaithe folús logánta nach dtarlaíonn comhleá iontu
• Brú preas mícheart:Ligeann ró-íseal don chomhéadan leáite scaradh roimh fhuarú; ró-ard is féidir ábhar a bhrú amach as an gcrios táthú, ag laghdú leithead bannaí éifeachtach
• Scaoileadh brú roimh am le linn fuaraithe:Táirgeann saobhadh tríthoiseach agus neart bannaí laghdaithe ag imill an chrios táthú
• Caitheamh bás:Táirgeann dromchlaí dísle caite nó millte dáileadh brú neamh-chomhsheasmhach, rud a fhágann go bhfuil cáilíocht táthúcháin athraitheach trasna an aghaidh dísle

7. Táthú RF i Déantúsaíocht Bog Cooler

Cuireann fuaraitheoirí boga iarratas an-éilitheach ar innealtóireacht seam mar go gcomhcheanglaíonn siad ceanglais hidreastatach (ní mór don línéar uisce a choinneáil gan sceitheadh) le ceanglais theirmeacha (ní mór an córas inslithe a bheith i mbaol ó insíothlú taise) agus ceanglais sláinteachais (ní mór dromchlaí taobh istigh a bheith in-ghlan agus resistant múnla).

I bhfuaiteoir bog greamaithe, is cosán taise é an seam idir an línéar istigh agus an ciseal cúr inslithe. Téann uisce oighir leáite trí phoill snáthaidí agus carnann sé idir an línéar agus an cúr, áit nach féidir leis a dhraenáil nó a thriomú. Thar seachtainí úsáide rialta, cruthaíonn sé seo an boladh agus an fás múnla leanúnach a shainaithníonn oifigigh soláthair go seasta mar an príomhghearán faoi chaighdeán táirge an tsoláthraí oidhreachta.

Cuireann táthú RF deireadh leis an gcosán seo go struchtúrach. Is cuan uiscedhíonach amháin é an línéar istigh d'fhuar bog táthaithe RF - gan aon bhearnaí seam, gan poill snáthaidí, gan aon imill téipe. Fanann uisce oighir leáite sa línéar agus is féidir é a dhoirteadh nó a ghlanadh. Fanann an ciseal inslithe tirim ar feadh shaol seirbhíse an táirge.

Buntáistí feidhmíochta breise a bhaineann le tógáil níos fuaire bog táthaithe RF:

• Laghdaíonn an seomra taobh istigh aerdhíonach malartú teasa convective, rud a fheabhsaíonn go díreach fad coinneála oighir
• Comhlíonann dromchlaí taobh istigh réidh, neamh-scagach TPU caighdeáin teagmhála grád bia agus cuireann siad in aghaidh fás miocróbach
• Ligeann paistí treisithe táthaithe HF fáinne D agus ceangail a láimhseáil gan an príomhscannán uiscedhíonach a tholladh
• Is féidir córais dúnta zipper uiscedhíonach a chomhtháthú chun an comhlacht táthaithe a chomhlánú, agus feidhmíocht hermetic ag an bpointe rochtana a chothabháil

8. Tástáil Saotharlainne agus Rialú Cáilíochta do Tháirgí Táthaithe RF

Níl tógáil táthaithe RF ach chomh hiontaofa leis an bpróiseas QC a bhailíochtaíonn é. Tá gá le hamharciniúchadh ach ní leor é – is féidir le seam a bheith comhleáite go hiomlán ar an dromchla agus go mbeidh folús istigh ann a theipfidh faoi bhrú. Tá roinnt prótacal tástála ar leith i gceist le QC de ghrád gairmiúil do tháirgí táthaithe RF uiscedhíonach.

Tástáil Brú Aeir (Hidreastatach).

An tástáil is dírí ar shláine seam do tháirgí brú-rátáilte. Tá an mála críochnaithe nó an fuaraitheoir teannta go brú inmheánach sonraithe — is é 1.0 Barra an caighdeán d'fheidhmchláir mhórmhara agus intumtha — agus coinnítear é ag an mbrú sin ar feadh tréimhse sainithe. Tá an mála báite nó breathnaítear le huisce gallúnaí chun astuithe micrea-mboilgeog a bhrath ag aon seam nó pointe dúnta. Níl aon astuithe an coinníoll pas. Deimhníonn an tástáil seo feidhmíocht hidreastatach agus friotaíocht séideadh ag an am céanna.

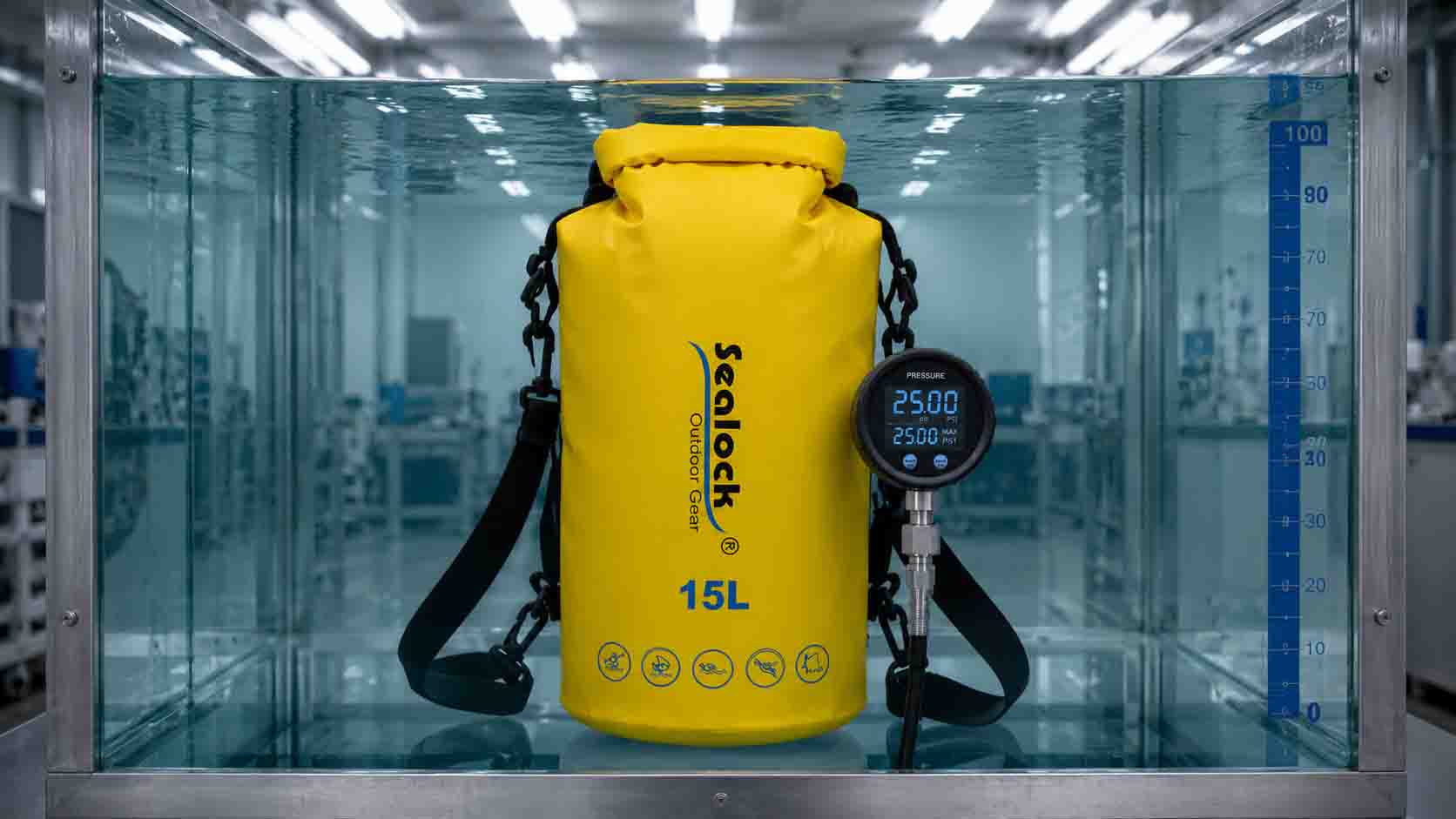

Tástáil Tumoideachais Uisce

Cuirtear an táirge faoi uisce ag doimhneacht shonraithe ar feadh tréimhse sainithe, agus déantar é a iniúchadh go hinmheánach chun teacht isteach taise. Aithníonn an tástáil seo pointí micrea-sceitheadh ​​nach féidir boilgeoga inbhraite a tháirgeadh faoi thástáil brú aeir statach ach a cheadóidh insíothlú uisce faoi fhíorchoinníollacha báite.

Tástáil Seam Pléasctha

Tástáil millteach a thomhaiseann an brú ag a theipeann ar chrios táthaithe. Cuirtear brú pléasctha i gcomparáid le sonraíocht íosta an táirge; Léiríonn torthaí faoi bhun na sonraíochta fadhb pharaiméadar próisis a chaithfear a dhiagnóisiú agus a cheartú sula leanann an táirgeadh ar aghaidh. Go hiondúil cuirtear tástáil pléasctha i bhfeidhm ar thacair shamplacha ó gach rith táirgeachta seachas aonaid aonair.

Tástáil Fuar Flex

Féadfaidh criosanna táthúcháin a fheidhmíonn go maith ag teocht chomhthimpeallach a bheith ina bpointí cliseadh brittle ag teochtaí ísle, go háirithe mura ndéantar paraiméadair fhoirmiú ábhair nó fuaraithe a bharrfheabhsú le haghaidh úsáide fuar-aimsire. Déanann na hábhair tástála flex fuar samplaí a tháthú go flexing arís agus arís eile ag teochtaí síos go -20 ° C nó -30 ° C, ag fíorú go gcoimeádann an seam sláine faoi choinníollacha teirmeacha agus meicniúla úsáide allamuigh fuar-aimsire.

Tástáil Síonchaitheamh Luathaithe

Úsáidtear radaíocht UV, ard-taise, agus timthriall nochta saline chun insamhail a dhéanamh ar úsáid mara ilbhliantúil in am saotharlainne comhbhrúite. Cuirtear an tástáil seo i bhfeidhm ar shamplaí crios táthúcháin seachas táirgí iomlána agus déanann sé meastóireacht ar ghreamaitheacht sciath TPU, marthanacht bannaí táthú, agus cobhsaíocht tríthoiseach faoi strus fadtéarmach comhshaoil.

9. Feidhmchláir Choitianta Táirge Táthaithe RF

Fearas Allamuigh Uiscedhíonach

• Málaí tirime báite (barr rolla agus dúnadh zipper)
• backpacks uiscedhíonach agus málaí duffel
• Pacáistí waist cadhcáil agus rafting
• Málaí eireaball gluaisrothar agus panniers uiscedhíonach

Fuaraitheoirí Boga agus Iompróirí Inslithe

• Mála droma bog níos fuaire leakproof
• Málaí fuaraithe iasc mara
• Samplaí leighis agus fuaraitheoirí iompair vacsaíne
• Málaí seachadta slabhra fuar tráchtála

Táirgí Tionscail agus Oirbheartaíochta

• Scáthláin agus struchtúir inséidte amuigh faoin aer
• Clúdaíonn trealamh uiscedhíonach agus cásanna
• Málaí tirime oirbheartaíochta míleata-sonracha
• Pacáistiú agus srianadh leighis uiscedhíonach
